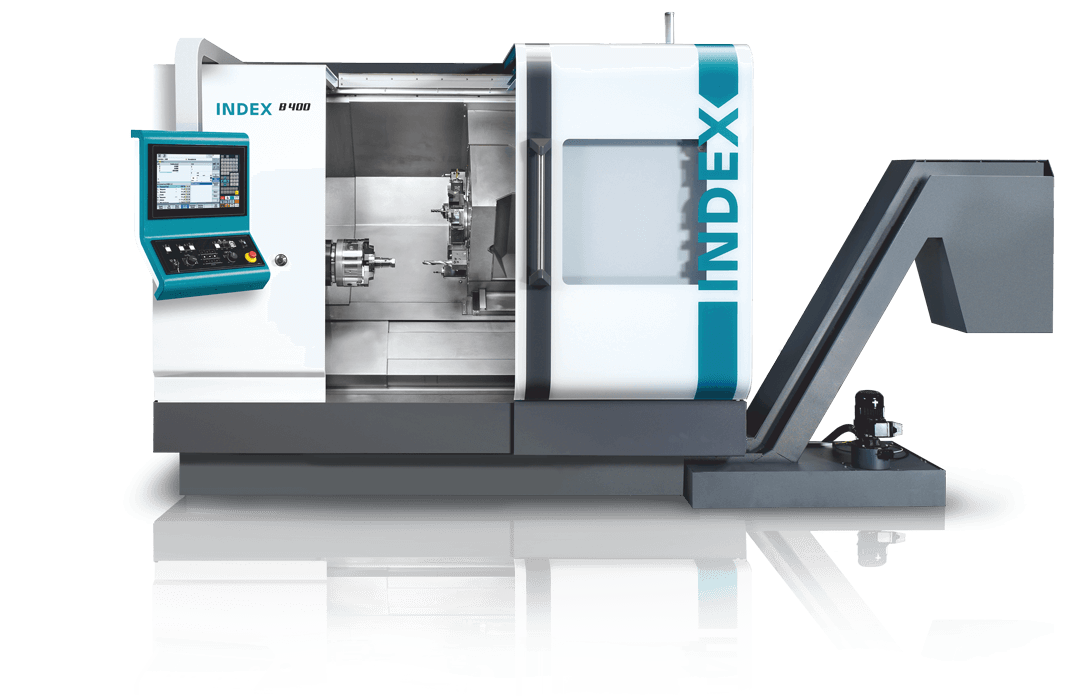

INDEX B400 - универсальная токарная обработка на высочайшем уровне

Универсальный токарный станок для прецизионной и тяжелой обработки резанием

Основные характеристики станка

Ваши преимущества

• Четко структурированная и эргономичная концепция рабочей зоны
• Жесткая станина из минерального литья для достижения высокой точности обработки
• Рабочий шпиндель с ременным приводом для достижения высоких крутящих моментов
• Диаметр прутка - 82 мм, диаметр зажимного патрона - 315 мм
• Ортогональная линейная ось Y обеспечивает высокую точность обработки
• Задняя бабка ЧПУ с электронным управлением оси
• Стандартная комплектация: Система управления iXpanel - i4.0 ready с сенсорным экраном 18,5" - Основа: Siemens S840D sl

Структурированная конструкция станка

INDEX B400 является последовательной модернизацией испытанных временем производственных решений. При индивидуальном оснащении этот новый гибкий универсальный станок находит свое место как в изготовлении инструментов и прототипов, так и в производстве. Накопленный десятилетиями ноу-хау отражается в многочисленных конструктивных деталях, например, кожухе в металлической обшивке над главным шпинделем, обеспечивающем защиту от столкновений при использовании длинных борштанг, и многом другом.

Компоненты

Главный шпиндель

• Диаметр прутка - 82 мм, диаметр зажимного патрона до 315 мм
• Частота вращения 4000 об/мин
• Мощность шпинделя 24 кВт (при 40% продолжит. включения)
• Момент вращения 550 Нм (при 40% продолжит. включения)
• Тормоз для индексного деления оси

Револьверная головка с вертикальной осью на крестовом суппорте

• 12 приводных позиций
• Крепление VDI 30 согласно DIN 69880 с патентованным W-образным зубчатым зацеплением
• X 255 мм / Y ±60 мм / длина токарной обработки по Z до макс. 750 мм
• Возможность обработки до 70 мм под центром вращения
• 6000 об/мин, 5,5 кВт, 19,5 Нм (при 25% продолжит. включения)

Задняя бабка с ЧПУ

• электронная, свободно позиционируемая
• крупноразмерные направляющие качения
• усилие прижима до 10.000 Н с электронным регулированием
• центрирующий конус MK5 или SK30

Люнет (опция)

• возможность электронного позиционирования
• возможность программирования ЧПУ
• диапазон зажима 12 - 152 мм

Устройство удаления деталей (опция)

• Ø макс. = 82 мм
• длина макс. = 175 мм
• вес макс. = 8 кг

Эргономичная концепция управления

Просторная рабочая зона обеспечивает наилучшую доступность при наладке станка INDEX B400. Главный шпиндель и инструментальный револьвер оптимально доступны и таким образом обеспечивают быструю и гибкую наладку и переоснастку. Продуманная концепция рабочей зоны с круто-наклонным и гладким настилом обеспечивает идеальный стружкоотвод и предотвращает образование ее скоплений.

• быстрая наладка
• отличный доступ к рабочей зоне
• хороший стружкоотвод

Принцип W-образных пазов

Патентованное W-образное зубчатое зацепление фирмы INDEX для высокой стабильности повторяемости при смене инструмента.

• короткое время наладки и переоснастки
• высокая точность при смене благодаря длинным пазам для фиксации
• продление стойкости режущих пластинок
• совместимость с DIN 69880
• подходит для фиксированных инструментов и инструментов с приводом

Широкий спектр деталей

Универсальный токарный станок B400 обеспечивает возможность обработки большого многообразия деталей из прутка диаметром до 82 мм и в патроне до 315 мм.

С45

Заготовка Ø 65 x 400 мм

25CrMo4

Заготовка Ø 250 x 230 мм

20NiCrMo2-2

Тянутый пруток Ø 78 мм

• Ø отверстия шпинделя 82 мм
• Диаметр зажимного патрона 315 мм
• Длина токарной обработки 750 мм
