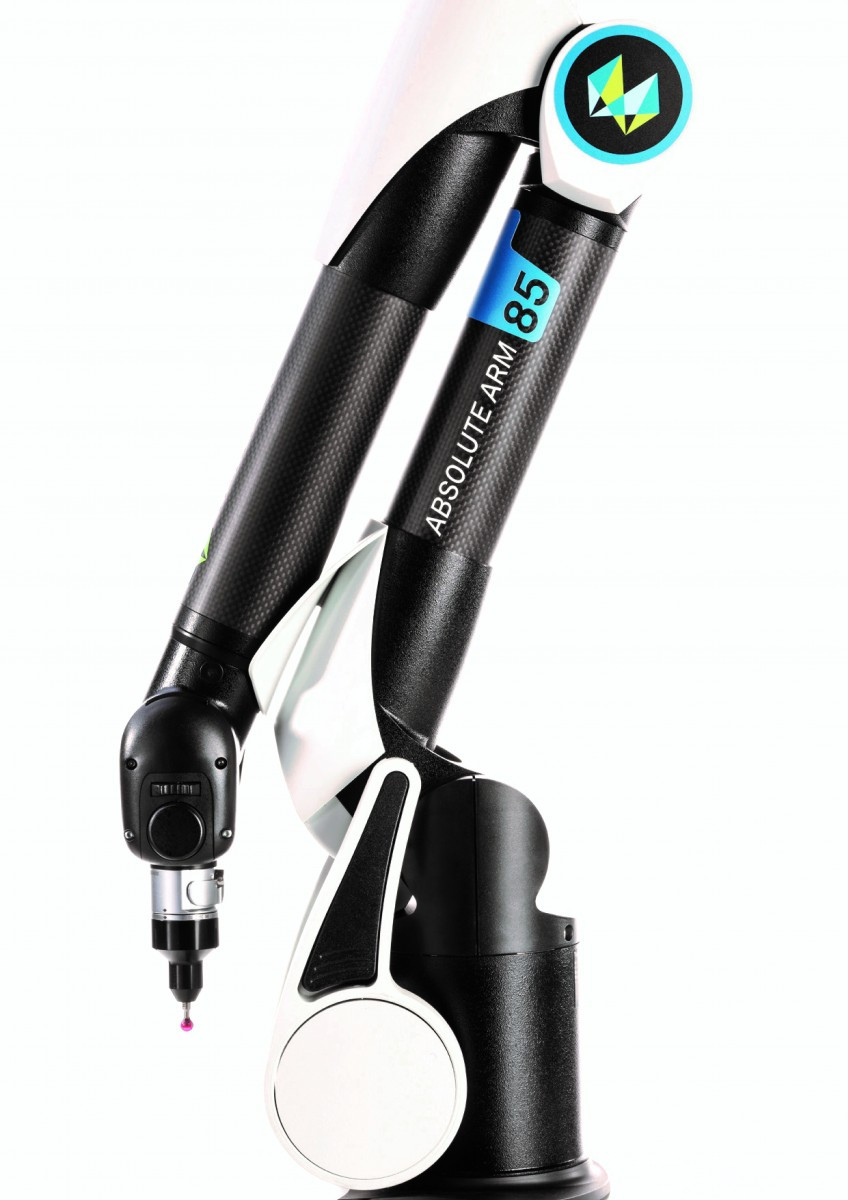

Измерительная рука Absolute Arm Compact от Hexagon Manufacturing Intelligence

Измерительная рука Absolute Arm Compact от Hexagon Manufacturing Intelligence в Алматы с доставкой по Казахстану

Самый точный в мире портативный измерительный манипулятор.
Манипулятор Absolute Arm Compact - это идеальное решение для точных контактных измерений мелких деталей и компонентов. Легко размещаемый на рабочем столе в цеху или на станке ЧПУ, манипулятор Compact представляет собой вершину портативности и удобства работы. Он имеет абсолютно те же пользовательские характеристики, что и флагманская модель Absolute Arm, от абсолютных датчиков в каждом шарнире которые делают ненужным прогрев и калибровку, до WiFi и батареи, которые обеспечивают абсолютную мобильность.
Имеющий конструкцию "все в одном" и инновационную систему противовесов, манипулятор Compact готов к работе, будучи извлеченным из футляра - ни установки, ни прогрева, ни ожидания. В случае, когда контроль качества требует быстрых и предельно точных измерений, на рынке просто нет лучшего портативного измерительного манипулятора.

Технические характеристики, сертификация по ISO 10360

E_UNI¹ - ошибка дистанции между 2 точками по сравнению с номинальными значениями
P_SIZE² - ошибка размера сферы по сравнению с номинальными значениями
L_DIA³ - ошибка положения центра сферы
P_FORM⁴ - ошибка формы сферы

Максимальный диапазон измерения

Важно помнить, что типоразмеры наших моделей соответствуют максимальному измерительному объему, мы рекомендуем конкретный манипулятор как пригодный для измерения внутри этого объема. Действительный максимальный диапазон измерения этих манипуляторов обычно на 10-15% больше. При сравнении манипуляторов одинакового размера убедитесь, что они действительно имеют одинаковый размер по одному стандарту.
Самый маленький, имеющий измерительный объем 1,2 метра - манипулятор Absolute Arm Compact. Полноразмерные системы абсолютных манипуляторов типа "рука" имеют измерительный объем диаметром 2,0, 2,5, 3,0, 3,5, 4,0 и 4,5 метров.

Навесной лазерный 3D сканер HP-L-8.9

Совместимый со всеми 6-координатными моделями портативных измерительных машин (КИМ) Absolute Arm, лазерный 3D сканер HP-L-8.9 может свободно быть введен в действие в считанные минуты, что повысит и без того высокую универсальность приборов Absolute Arm за счет возможностей высокоскоростного сканирования. Доступный и удобный, лазерный сканер HP-L-8.9 идеально подходит для клиентов, которые хотят расширить имеющийся потенциал метрологии, добавив в свой арсенал портативные средства измерения облаков точек. HP-L-8.9 представляет собой доступное решение трехмерного лазерного сканирования, обеспечивающее быстрое и точное бесконтактное измерение сложных и хрупких деталей. Высококачественная оптика говорит о том, что прибор HP-L-8.9 способен измерять даже сложные типы поверхностей, такие как углеродное волокно, кожа и сталь. Отсутствие контрольных мишеней и маркеров, возможность переключаться с лазерного сканирования на контактное измерение без калибровки делает Absolute Arm универсальным прибором.

Совместная работа измерительной руки и лазерного трекера

Мобильная система на базе измерительной руки и лазерного трекера для проведения высокоточных измерений на сверх больших объектах в единой системе координат. Позиционирование руки в пространстве и привязка к системе координат объекта осуществляется с помощью трекера.

• Высокая точность в сверх-широком пространственном объеме.
• Измерение труднодоступных деталей, не находящихся в прямой видимости трекера.
• Линейный размер рабочей зоны трекера: 160 м.
• Возможность использовать оба прибора для решения измерительных задач как совместно, так и по отдельности.

Ключевые особенности

• Контактные измерения и сканирование
  Сбалансированная многофункциональность, специализирующаяся на сверхточных контактных измерениях, а также, в сочетании с лазерным сканером HP-L-8.9, обеспечивающая лазерное сканирование начального уровня - вот что можно сказать о манипуляторе Absolute Arm Compact.
• Абсолютные датчики
  Модернизированные абсолютные датчики, устанавливаемые во всех шарнирных соединениях манипулятора Absolute Arm Compact, делают его единственным портативным измерительным манипулятором из числа представленных на рынке, полностью устраняющим затраты времени на калибровку и прогрев, способствуя увеличению производительности при обеспечении высокой точности.
• Современные материалы
  Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm Compact способен поддерживать прочность и температурную стабильность в любых условиях окружающей среды, обеспечивая надежную точность при любой погоде.
• Перемещения без усилий
  Разработанный с учетом легкости перемещений, манипулятор Absolute Arm Compact легок в обращении, как во время выполнения измерений, так и в промежутке между ними, благодаря уникальному интегрированному основанию, избавляющему от хлопот при перестановке прибора.
• Обратная связь
  Даже в самых суровых промышленных средах связь с манипулятором Absolute Arm Compact, способная поддерживать выполнение процесса измерения с высокой скоростью и эффективностью никогда не была столь простой, будь то визуальная, звуковая или тактильная обратная связь или связь с подключенной гарнитурой Bluetooth.
• Сертификация по ISO
  Для пользователей, использующих свой манипулятор совместно с полноразмерными КИМ, контактные измерения имеют стандартную сертификацию по ISO 10360-12 и дополнительную сертификацию по ISO 10360-2.
• Технологический фундамент
  Построенный на многолетнем опыте применения технологий трехмерного сканирования в портативных измерительных манипуляторах ROMER, манипулятор Absolute Arm Compact является всего лишь новейшим звеном в длинной цепочке ведущих шарнирных измерительных манипуляторов, начиная с ROMER Arm и до ROMER Absolute Arm, которые теперь остались в далеком прошлом.

Применение

Применение портативных или переносных измерительных рук обеспечит Вам возможность выполнения измерений непосредственно в условиях производства, когда особенно важно обеспечивать условия для совершенствования технологических процессов. При этом не требуются значительные затраты времени на монтажные работы, обеспечена простота эксплуатации даже при выполнении сверхвысокоточных 3D-измерений. Измерительные руки, как шарнирно сочлененные подвижные измерительные органы машины, могут быть дооборудованы датчиками касания различной длины или сканирующими измерительными головками для обеспечения измерений даже в труднодоступных точках, либо оптическими бесконтактными методами. Привлекательные показатели экономической эффективности использования таких портативных координатно-измерительных машин для обеспечения данных, сравнимых с CAD–данными или в технологиях реинжиниринга означает, что машины этого типа найдут широкое применение в различных отраслях промышленности. В измерительной руке Absolute Arm применяются абсолютные датчики положения, и поэтому это первая в мире измерительная рука, которую перед проведением измерений не требуется устанавливать в исходное положение. Сразу после включения руки устройство готово к работе. Приобретение портативной измерительной руки – выгодное вложение средств.  Затраты времени на обучение персонала минимальны - даже малоопытный оператор после кратковременного обучения сможет получать надежные результаты измерений, потому что абсолютная рука – манипулятор модели Absolute Arm реализована, как интуитивно понятная измерительная система. Значительно увеличена производительность при выполнении контрольных измерений параметров и системы управления и, поскольку, применение измерительной руки модели Absolute Arm способствует обеспечению качества, это обеспечивает быструю окупаемость вложенных средств. Повышение производительности и минимизация объемов выпуска некондиционной продукции в течение длительных сроков и при абсолютной экономической эффективности.

3D измерения блока цилиндра


Контроль геометрии и определение взаиморасположения осей и других геометрических элементов с помощью измерительной руки Absolute Arm со сферическим рабочим объемом 2,5 м.
