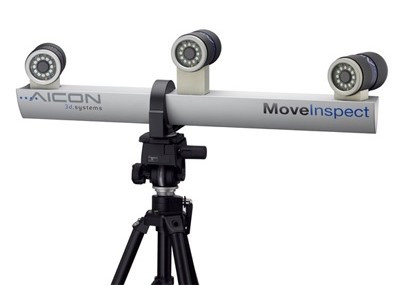

Cистема динамического контроля Aicon MoveInspect HF4

Cистема динамического контроля Aicon MoveInspect HF4

Цену уточняйте

Минимальная сумма заказа на сайте — 100000 тг.

  • Под заказ
  • Код: Aicon MoveInspect HF4
Cистема динамического контроля Aicon MoveInspect HF4
Cистема динамического контроля Aicon MoveInspect HF4Под заказ
Цену уточняйте
+7(727)3469898
Отдел продаж / Sales department
+7(727)3469898
Отдел продаж / Sales department
  • График работы
  • Адрес и контакты

MoveInspect HF позволяет замерять динамические процессы и анализировать геометрические изменения. Версия High-End способна проводить тестирование объектов неограниченное количество времени с частотой до 1000 Гц. Динамические измерения результата окажутся максимально точными. Технология MoveInspect объединяет в себе широкий спектр оптических измерительных технологий, формируя одну высокопроизводительную модульную системы. Вы можете с легкостью комбинировать отдельные компоненты системы, такие как сенсор, щуп и компьютер с соответствующим прикладным программным обеспечением для решения именно ваших измерительных задач.

С целью поддержания собственных конкурентных возможностей каждая компания решает задачи по разработке продукции в кратчайшие сроки и с наименьшими затратами. Таким образом, контроль деталей с точки зрения их перемещения и деформации может играть решающую роль. В какой ситуации предмет может непредсказуемо разрушиться в процессе производства? Как поведет себя элемент под нагрузкой? И насколько прочен используемый материал, когда произойдет разрушение? Новая система измерения AICON MoveInspect HF теперь может ответить на все эти вопросы. Динамические 3Д измерения при этом сыграют решающую роль для получения корректных результатов.
Для каждой точки в каждый момент времени программа MoveInspect HF позволяет определить, например, 3D-координаты точек объекта, координаты твердых тел по 6 степеням свободы, скорость перемещения точек или тел. Возможны два режима анализа замеров: Offline-Mode (то есть после замера) и Online-Mode (то есть во время замера в режиме реального времени). Интегрированная функция лупы позволяет отследить мельчайшие перемещения. Это также возможно в случае с высокочастотным процессом и длительным временем наблюдения, то есть когда объем данных очень велик. Результаты динамических замеров отображаются в четком и понятном виде с описанием. Также их можно экспортировать в другие приложения для анализа. Систему MoveInspect HF можно синхронизировать с другими измерительными системами, используя стандартные интерфейсы.

Технические характеристики

Сенсор системы 4 МП
Частота съемки, Гц 1000
500 при полном разрешении
Диапазон измерений, м 1-3
Объемная точность, мм 0.05 мм + 0.05 мм/м
Частота съемки, Гц 14.5
Степень защиты IP65
Рабочая температура + 5°C до + 45°C (без конденсата)
Размеры сенсора 1000 мм x 100 мм x 100 мм
Вес сенсора 10 кг
Измерения в динамике Да
Аксессуары и расходные материалы AICON DPA
Минимальный размер измеряемых объектов, мм 200
Максимальный размер измеряемых объектов, мм 10000
Программное обеспечение MoveInspect
Возможности программного обеспечения Администрирование проектов, калибровка системы, измерения и запись координат точек в динамике, определение координат адаптеров, работа с ручным измерительным щупом MI.Probe, передача данных с стороннее ПО, выдача результатов в on-line режиме
Дополнительные опции Дополнительные камеры, измерительные щупы, штатив

Ключевые особенности

  • Полная свобода при измерении щупом благодаря оптическому трекингу
  •  Точные измерения в нестабильный условиях за счет «Динамической привязке»
  •  Слежение за подвижными объектами в реальном времени
  •  Простые измерения даже в тесных условиях
  •  Отсутствуют подвижные механические компоненты
  •  Измерения в статике и в динамике
  •  3D и 6D измерение множества точек, в том числе в динамике
  •  Значительная экономия времени благодаря стабильной калибровке
  •  Измерение скрытых точек

Применение

Ускорение сборки и позиционирования. Система MoveInspect HF позволяет сократить время на операции сборки и позиционирования и даже заменить собой в некоторых случаях дорогостоящую сборочную оснастку. Система отслеживает положение компонентов и выдаёт оператору указания в процессе позиционирования. После выставления компонентов система мгновенно выдаёт обратную связь по точности всей сборки. А также: сравнение с CAD-моделями, измерение размеров и погрешностей формы и расположения, позиционирования и совмещение компонентов, анализ деформаций.

  • анализ деформаций во время производства, например, в процессе сварки;
  • поведение компонентов при испытаниях в климатической камере или аэродинамической трубе;
  • анализ столкновений;
  • проверка материала, структурные исследования;
  • анализ захлопывания дверей;
  • тестирование колебаний компонентов изделий;
  • контроль промышленных роботов;
  • машинное зрение.

Анализ деформаций


Анализ деформаций в режиме реального времени корпуса вертолета (длиной порядка 10 м) под воздействием высокой нагрузки (имитация загрузки, жесткой посадки и т.п.)

Характеристики
Основные
Производитель  Hexagon
Страна производительШвеция
