Cистема динамического контроля Aicon MoveInspect XR8

Cистема динамического контроля Aicon MoveInspect XR8 в Алматы с доставкой по Казахстану

AICON MoveInspect XR8 используется для решения задач высокоточного контроля, слежения и позиционирования объектов в промышленных и цеховых условиях. Основанная на цифровых камерах портативная координатно-измерительная машина позволяет определять геометрию и изменения в 3D. Основанная на обновленной технологии AICON MoveInspect, система XR8 – это единственная система, способная измерять множество точек одновременно. Это делает её значительно быстрее для многих задач, что сокращает время и ведет к снижению затрат.

Прекрасная система для промышленных применений

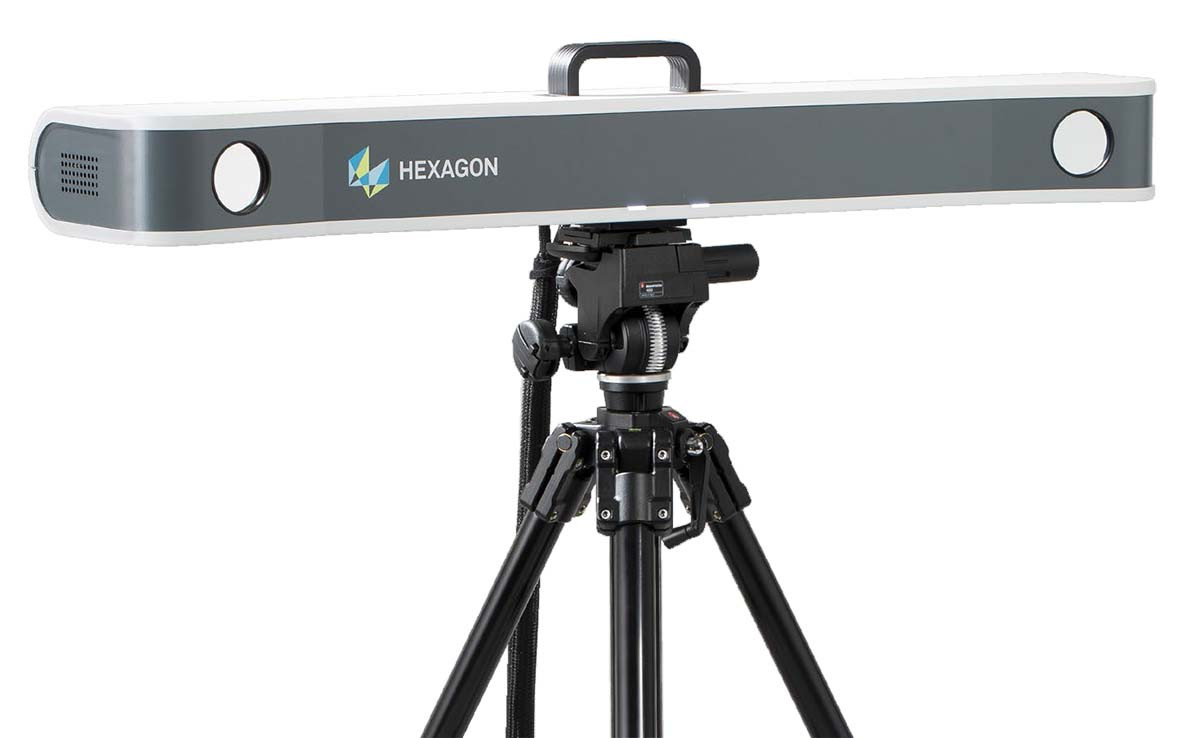

2 цифровые камеры высокого разрешения (8 мегапикселей) размещаются в закрытом корпусе на балке. Камеры оборудованы ИК вспышками, которые подсвечивают объект в невидимом спектре, что делает систему независимой от внешних условиях освещенности. Очень жесткая конструкция системы позволяет использовать её даже в жестких производственных условиях. Калибровки в реальных условиях измерения сведены к минимуму, как следствие сокращается общее время измерения. Шум, вибрации и изменения положения также не являются проблемой. Благодаря функции «Динамической привязки» система автоматически определяет и компенсирует эти изменения.
MoveInspect XR8 захватывает объекты размером от одного до нескольких метров и применима для решения различных статических и динамических задач измерения. Цифровые камеры захватывают любой вид меток, будь то метки на компоненте или мети на ручном измерительном щупе MI.Probe. Полученные изображения автоматических обрабатываются в программном обеспечении, и рассчитываются 3D-данные в реальном времени.
Простое измерение щупом – высокая точность результатов
При помощи ручного щупа AICON MI.Probe объекты могут быть легко измерены контактным методом. Отсутствует какая-либо ограничивающая механическая связь и кабели между щупом и основной системой. Полная свобода перемещений делают работу оператора комфортной особенно с стесненных условиях, например, при измерении сложной оснастки. Перебазирование сенсора зачастую не требуется, достаточно лишь, чтобы щуп попадал в зону видимости.

Технические характеристики

Ключевые особенности

• Полная свобода при измерении щупом благодаря оптическому трекингу
•  Точные измерения в нестабильный условиях за счет «Динамической привязке»
•  Слежение за подвижными объектами в реальном времени
•  Простые измерения даже в тесных условиях
•  Отсутствуют подвижные механические компоненты
•  Измерения в статике и в динамике
•  3D и 6D измерение множества точек, в том числе в динамике
•  Значительная экономия времени благодаря стабильной калибровке
•  Измерение скрытых точек

Применение

Ускорение сборки и позиционирования. Система MoveInspect XR8 позволяет сократить время на операции сборки и позиционирования и даже заменить собой в некоторых случаях дорогостоящую сборочную оснастку. Система отслеживает положение компонентов и выдаёт оператору указания в процессе позиционирования. После выставления компонентов система мгновенно выдаёт обратную связь по точности всей сборки. А также: сравнение с CAD-моделями, измерение размеров и погрешностей формы и расположения, позиционирования и совмещение компонентов, анализ деформаций.

• анализ деформаций во время производства, например, в процессе сварки;
• поведение компонентов при испытаниях в климатической камере или аэродинамической трубе;
• анализ столкновений;
• проверка материала, структурные исследования;
• анализ захлопывания дверей;
• тестирование колебаний компонентов изделий;
• контроль промышленных роботов;
• машинное зрение.

Анализ деформаций

Анализ деформаций в режиме реального времени корпуса вертолета (длиной порядка 10 м) под воздействием высокой нагрузки (имитация загрузки, жесткой посадки и т.п.)
