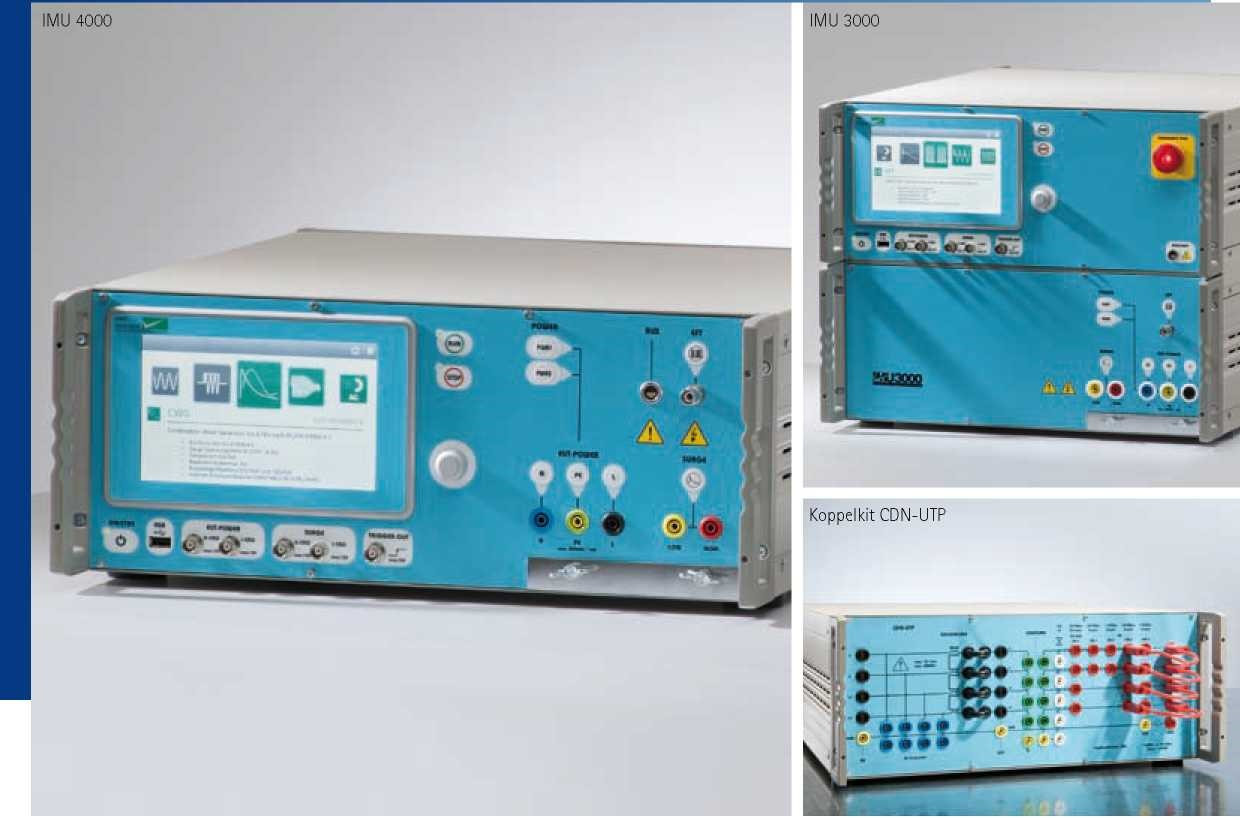

IMU 4000 / IMU 3000 Испытательная установка для исследований проводной помехоустойчивости

IMU 4000 / IMU 3000 Испытательная установка для исследований проводной помехоустойчивости

Цену уточняйте

  • Под заказ
  • Код: IMU 4000 / IMU 3000
IMU 4000 / IMU 3000 Испытательная установка для исследований проводной помехоустойчивости
IMU 4000 / IMU 3000 Испытательная установка для исследований проводной помехоустойчивостиПод заказ
Цену уточняйте
+7(727)3469898
Отдел продаж / Sales department
+7(727)3469898
Отдел продаж / Sales department
  • График работы
  • Адрес и контакты

Аккредитация согласно DIN EN ISO/IEC 17025:2005.

Тест-система: надежность, мобильность, возможность расширения, соответствие нормам.

Качество электрических и электронных приборов все больше зависит от их электромагнитной совместимости (ЭМС).  Условием маркировки «СЕ» на продуктах является стабилизация пороговых значений помех и критериев помехоустойчивости, установленных согласно нормам ЕС.

Наша модульная система IMU 4000 предлагает Вам простую возможность самостоятельно протестировать испытуемый образец и локализовать возможные источники повреждений при разработке (проектировании) Ваших приборов.

Основную систему (базовый прибор) можно оснастить различными разрядниками. Заказчик может впоследствии дополнительно оснастить прибор, что позволит охватить разные требования к проведению испытаний.

Параметры:

Габариты 19” - 4 HE

Вес ок. 14 - 38 kg

Питание 230 V - 50/60 Hz

■     Включая последовательный интерфейс Тип RS 232

■     Интерфейс RS 485 предназначен для настройки
        вспомогательных устройств

■     USB-порт позволит Вам сохранить результаты испытаний.
        Флеш-карта входит в объем поставки.

■     Локальная сеть может использоваться как интерфейс для ПК

■     Создание протокола имеется во всех базовых приборах

Вспомогательные устройства для Вашей схемы испытаний

■     Токоизмерительные клещи CN-EFT для
        линии передачи данных

■    3х фазный фильтр связи CDN для
  32/64/100 A, ручной или полностью
  автоматический

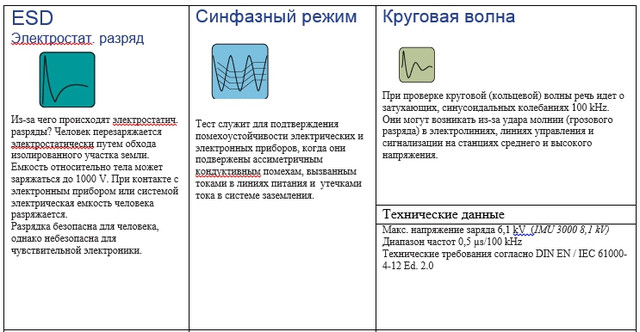

■     Разрядный контур ESD

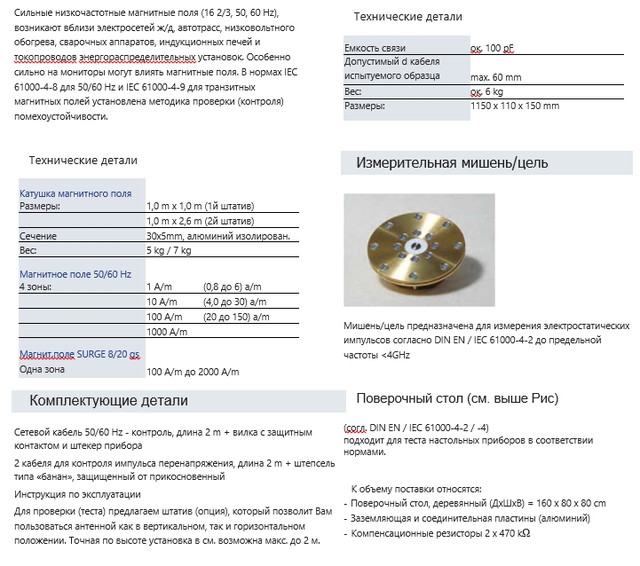

■    Кассета для моделирования магнитного
  поля для настольных и больших приборов

■     Датчики (зонды) излучения EFT

■    Набор связанных контуров CDN-UTP
  Фильтр канала связи для SURGE (выброс
  напряжения)

■     Программное обеспечение WINDOWS для
        XP и Windows7

■     Внешний сетевой источник / Усилитель DC
        до 800 Hz

Одна система - многократные испытания.

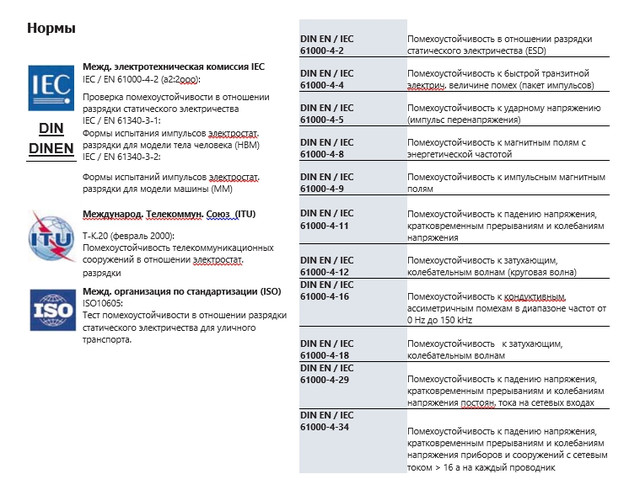

Тест кондуктивных помех в соответствии с нормами


С IMU 4000 – все просто.

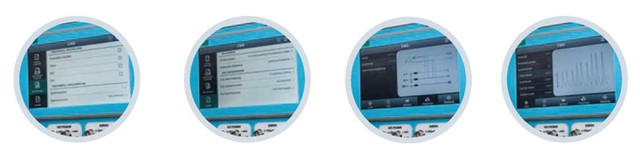

Удобный в пользовании, начиная от навигации по меню и до интерпретации данных.

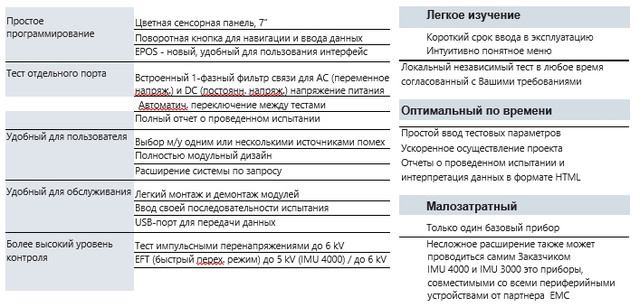

Характеристика системы:

При разработке прибора IMU нами предъявлялись высокие требования не только к техническим стандартам, которыми обладает прибор, но особенно к удобству в использовании. Определяющими для нас были следующие пунктыe:


Режим полного соответствия (что на экране, то и на принтере).

Удобное и наглядное меню позволяет быстрый старт в соответствии с требованиями к проведению испытаний.

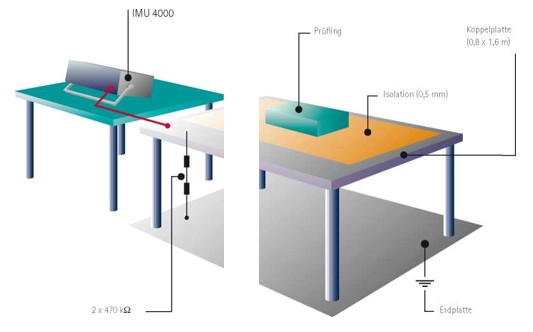

Схема испытаний для настольных приборов:

Создание протокола и обновление через веб-сервер

За счет прямого доступа к нашему веб-серверу проведение теста и интерпретация данных станет для Вас еще проще вместе с прибором IMU 4000. В любое время у Вас будет обзор и возможность теста с Вашей версией прибора IMU 4000.

Благодаря индивидуальному доступу Вы получаете оптимальный сервис и возможность сохранения своих протоколов, а также можете напрямую связаться с нашей командой консультантов. Абсолютно без проблем можно провести обновление самых последних норм или их изменение.


Технические параметры





Диапазон напряжения

,25kV-4,0kV опционально до 6 kV (IMU 3000) Сопротивление источника 50 ом Форма импульса = 5/50 ns Тактовая частота до 1 MHz Замерен   независимо от напряжения согласно самых последних норм до (50 und 1000) Ohm  Время восстановления (35 -150) ns Прямой выход для внешней сети связи . Синхронизация сети импульсов (16 - 400) Hz

Диапазон напряжения

0,25 kV - 4,0 kV опционально до 6,1 kV (IMU 3000)     Диапазон тока 1,25 kA - 2,0 kA   Сопротивление источника 2 Ohm. Форма импульса на холостом ходу 1,2/50 µs Форма импульса при коротком замыкании 8/20 µs  Тактовая частота до 20 импульсов/минуту Частота синхронизации (16 - 400) Hz встроенный замер макс. значения тока и напряжение – прямой выход для внешнего фильтра связи

Диапазон напряжения

(0 - 260) V rms Интервал частот DC - 400 Hz с внешним напряжением номинального тока 16 A при прерывании и вариации с внутренним автотрансформатором: 5 A, с внешним трансформатором > 16 A Ток включения > 500 A . Сетевые аварии при регулируемом фазовом угле в 50 µs - 30 s  Прерывание регулируемое 0 - 100% Вкл. /выкл. испытуемого образца при определенном фазовом угле    Вариации напряжения с встроенным автотрансформатором                Регулируемое время переключения м/у (1 и 5) µs  Возможность испытания EFT и SURGE (выброс тока или напряжения) при мин. и макс. напряжении  сети.





Дополнительные модули:

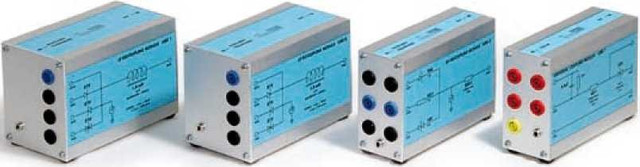

Набор для связки/развязки.

согласно • DIN EN / IEC 61000-4-5

Набор предназначен для связки сигналов о всплеске напряжения в кабель для передачи данных. Гибкая система, состоящая из отдельных модулей, позволяет адаптировать систему к различным испытуемым объектам и в каждом отдельном случае принять решение, какая из модулей для связки и развязки должна использоваться.

Макс. напряжение: 4000 V (1,2/50 ps)

Технические детали:

Универсальный модуль связки



Соединение между IMU (блок инерциальных датчиков) и линиями полезных сигналов. 1 блокс различными возможностями связки, например, как:



 0,5 µF с 40 последовательно

Соответствует требованию DIN EN / IEC 61000–4–5


 33 V биполярный диод 40  Ω  последовательно

 для разрыва всплеска напряжения в RS232

КМОПТЛ-ТТЛ – логика, сенсорные линии,

Линии сигнализации и питающие линии до макс.24 VDC (вольт постоянного тока)



Макс. допустимый полезный сигнал

 24 V DC или 24 V пик

 Ток макс. 100 A

 Размеры ок. 120 x 80 x 80 mm

 Опция стыковки в 4х провод. телеф. кабеле

1 кабель     1 x 40 Ω

2 кабеля  2 x 80 Ω

3 кабеля  3 x 120 Ω

4 кабеля  4 x 160 Ω

Модуль развязки



Защищает дополнительный прибор, не допуская нагрузки импульсными перенапряжениями.

2 блок



1 блок Низкочастотный разрыв

Индуктивная катушка 1,8 mH с защитными диодами 27V Линии питания, линии управления для реле, низкоомных сенсорных линий

1 блок Высокочастотный разрыв

Диодно-резисторный модуль

Шинная система RS232, схема ТТЛ, КМОП-логика, линии сигнализации, высокоомные сенсор. линии и т.д.





Низкочастотный модуль

 Полезный сигнал:

 max. ток 16 A

 max. напряжение 2 KV

 Высокочастотный модуль

 Полезный сигнал:

 max. напряжение 15 V Dc

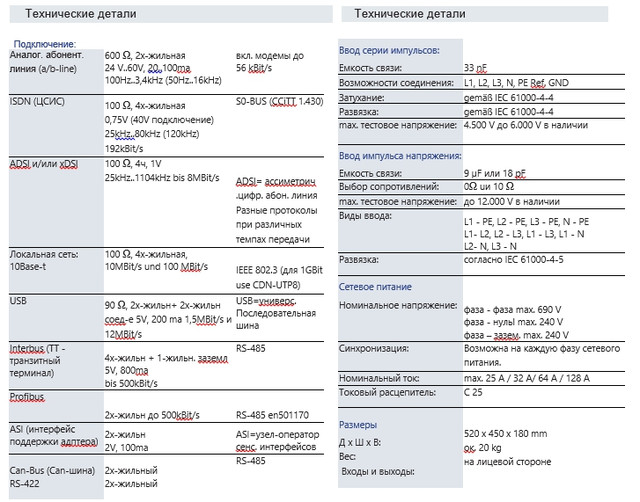

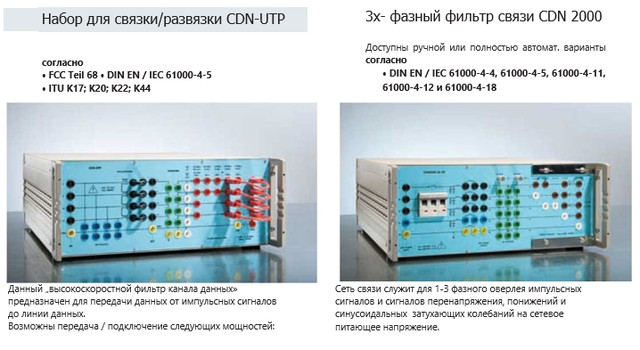

Набор для связки/развязки CDN-UTP

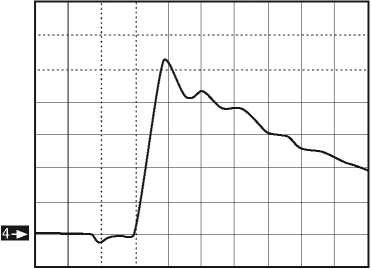

Tek остановлен: 87 данных собрано

Ch4 g200mVQ
