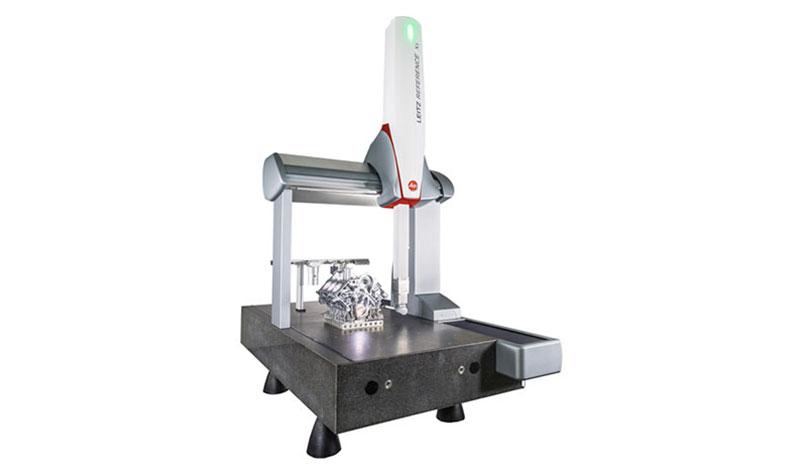

Leitz Reference Xi Сверхточная координатно-измерительная машина с расширенным применением
Цену уточняйте
Минимальная сумма заказа на сайте — 100000 тг
- Под заказ
- Код: Leitz Reference Xi
Отправка с 26 сентября 2024Сверхточная координатно-измерительная машина
Координатно-измерительные машины (КИМ) серии Leitz Reference Xi повышенной точности измерения производства компании Hexagon Manufacturing Intelligence оптимизированы для повышения расширения возможности применения.
Эти сверхточные машины выпускаются с дополнительными мощными функциями компенсации температуры, включающие в себя XT для расширения диапазона температур до 15-35 °C, в комплекте с защитными гофрированными крышками, а также систему контроля параметров окружающей среды PULSE, позволяющую машине работать в помещениях с неконтролируемой средой.
Машины Leitz Reference Xi дают непревзойденную гибкость благодаря использованию самых разнообразных измерительных головок, от HP-S-X1 , работающих в паре с измерительным шарниром HH-A-T2.5 или HH-A-T5 , до неподвижной измерительной головки HP-S-X3C и HP-S-X5-HD, разработанной для работы со сверхдлинными и тяжелыми стилусами.
Точность обеспечивается в любом случае: будь то измерение с индексируемой или фиксированной головкой. Благодаря мультисенсорному контроллеру, машины серии Leitz Reference Xi также хорошо работают в паре с оптическими датчиками.
Некоторые модели машин Leitz Reference Xi оснащаются керамический ползун оси Z, что позволяет увеличить прочность и жесткость. Такая конструкция идеально пригодна для достижения оптимальной производительности измерений, что сегодня требуется в самых различных отраслях.
Future Ready
Концепция Future Ready оптимизирует КИМ для последующей модернизации и использования в составе автоматизированной системы SENMATION с применением интеллектуальных датчиков. Универсальная кабельная проводка дает возможность легко встраиваться в технологический процесс в любой момент, позволяя изменять конфигурацию приложения без дорогостоящих простоев.
TRICISIONTM
Подвижный мост с треугольным профилем обеспечивает оптимальное соотношение жесткости конструкции к массе, что позволяет добиваться неоспоримой точности и долговременной стабильности.
Сигналы состояния
Комплект Status Message Light позволяет устанавливать на КИМ светодиодные индикаторы, которые дают возможность проверять состояние машины визуально, даже находясь на расстоянии. Это означает, что КИМ может быть оставлена для выполнения измерений, что позволит пользователю оптимизировать время и управлять ресурсами.
Стальные линейки высокого разрешения
Измерительные шкалы, выполненные из высококачественной стали, и автоматическая система компенсации тепловых воздействий уменьшают влияние колебаний температуры на измерительный процесс.
Поворотный стол
Встроенные в конструкцию КИМ или устанавливаемые на измерительной поверхности, поворотные столы диаметром до 600 мм и минимальной нагрузочной способностью до 550 кг могут использоваться для 4-осевого сканирования и позиционирования деталей.
Датчик температуры
Дополнительный сменный датчик температуры для LSP-S2 Scan+ и HP-S-X5 HD позволяют автоматически измерять температуру детали (в рамках измерительной программы).
Функция XT
Функция XT позволяет выполнять точные и надежные измерения в расширенном диапазоне температур от 15 до 35 °C на отдельных моделях машин Leitz Reference Xi, что исключительно важно при работе в местах, когда температурные условия не контролируются.
ехнические характеристики КИМ иинспекция зубчатых соединений
Технические характеристики КИМ
| Модель | Ход по оси X [мм] |
од по оси Y [мм] |
Ход по оси Z [мм] |
| 5.4.3 | 500 | 400 | 300 |
| 7.7.5 | 700 | 700 | 500 |
| 10.7.6 | 100 | 700 | 580 |
| 12.9.7 | 1200 | 900 | 690 |
| 15.9.7 | 1500 | 900 | 670 |
| 20.9.7 | 2000 | 900 | 690 |
| 15.12.10 | 1500 | 1200 | 1000 |
| 22.12.10 | 2200 | 1200 | 1000 |
| 30.12.10 | 3000 | 1200 | 1000 |
| 40.12.10 | 4500 | 1200 | 1000 |
| 45.12.10 | 4500 | 1200 | 1000 |
| 30.15.10 | 3000 | 1500 | 1000 |
| 26.15.14 | 2600 | 1500 | 1350 |
| 33.15.14 | 3300 | 1500 | 1350 |
Инспекция зубчатых колес
Цилиндрические зубчатые колеса:
- Прямозубые, косозубые, шевронные шестерни, шлицы (внутренние и наружные)
- Шестеренчатые муфты (внутренние и наружные)
- Зубчатые сегменты (мин. количество зубьев: 1)
- Зубчатые рейки
Конические зубчатые колеса:
- Прямозубые, спиральнозубые, гипоидные конические шестерни, коронные зубчатые колеса
Зубчатые соединения с круговыми зубьями
Зуборезный инструмент:
- Червячная фреза, развертка, зуборезная фреза, строгальные машины, фасонные резцы
Поддерживаемые интерфейсы:
- Gleason GAGE 4/WIN; Klingelnberg KIMOS; DMG, Depo
Стандарты проверки соответствия:
- DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT
Источник: https://www.hexagonmi.com
| Основные | |
|---|---|
| Производитель | Hexagon |
| Страна производитель | Швеция |
| Состояние | Новое |
