Технические решения MarSurf Engineered Series 004
Цену уточняйте
Минимальная сумма заказа на сайте — 100000 тг
- Под заказ
Отправка с 02 апреля 2025Эта измерительная станция была разработана для измерения контура и опционального измерения шероховатости крупных токарных деталей или коленчатых валов. Заготовка загружается и позиционируется вручную. Затем подвод к точке измерения осуществляется путем ручного перемещения измерительной колонны параллельно оси заготовки. Встроенная ось Hy, расположенная под прямым углом к оси заготовки, используется для точной настройки поиска зенита.

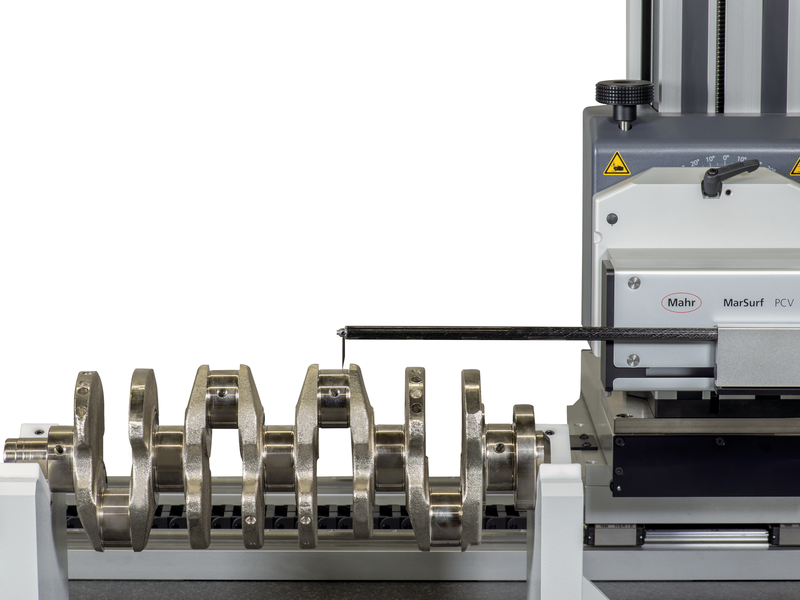

Станция ручного измерения коленчатого вала
Эта измерительная станция предназначена для измерения больших коленчатых валов или общих вращательно-симметричных компонентов длиной до прибл. 1600мм.
Большие длины доступны по запросу. Заготовку можно разместить на V-образных опорах на измерительной станции с помощью крана в качестве позиционирующего инструмента.
Заготовка загружается и позиционируется вручную.
Ручные оси для легкого позиционирования
Требуемая точка измерения устанавливается и измерение запускается путем ручного перемещения измерительной колонны с помощью соответствующего привода параллельно оси заготовки.
Для точного позиционирования можно использовать опциональный цифровой дисплей позиционирования.
Поиск зенита на вращательно-симметричных компонентах выполняется с использованием оси Y и соответствующей точной настройки.
Усовершенствованный держатель заготовок даже для больших весов
Заготовка помещается в опоры V-образного блока (для тяжелых заготовок возможна погрузка краном) и может вращаться вручную вокруг оси заготовки. Обеспечить доступ к как можно большему количеству точек измерения, особенно для доступа к шатунным подшипникам на коленчатых валах.
| Технические решения MarSurf Engineered Series 004 | Искусство. нет. 9900004_MES | |
|---|---|
| Вес заготовки (макс.) в кг | 180 кг |
| Принцип измерения | тактильный |
| Размеры в мм | 2500 х 1000 х 2000 мм³ |
