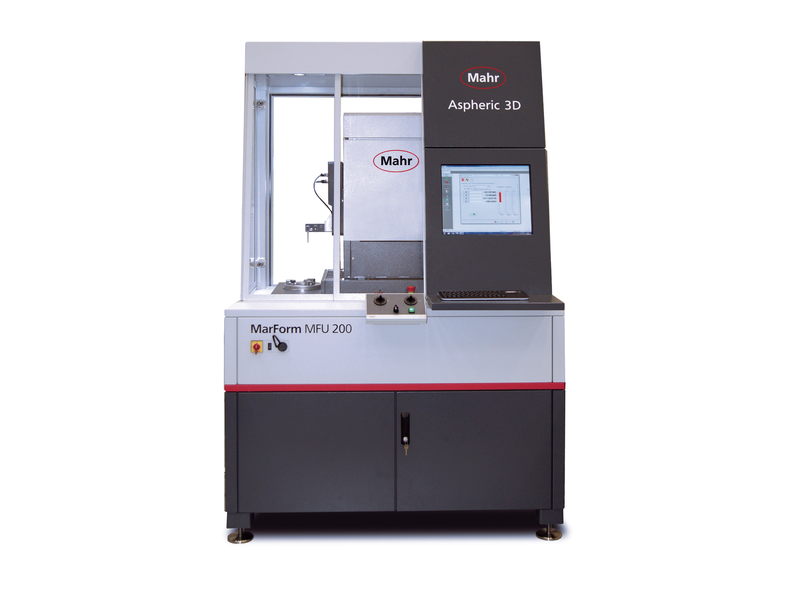

MarForm MFU 200 Асферический 3D
Цену уточняйте
Минимальная сумма заказа на сайте — 100000 тг
- Под заказ
Отправка с 01 июня 2025MarForm MFU 200 Aspheric 3D — это прецизионный измерительный прибор, который благодаря очень низкой погрешности измерения идеально подходит для ваших требований по оптимизации процесса.
Использование измерительной станции в корпусе с виброизоляцией предотвращает воздействие внешних помех, таких как ви
Оптические и тактильные датчики могут быть расположены в любом угловом положении (от 0° до 360°) с помощью моторизованного шарнирного соединения и, таким образом, обеспечивают высокую степень гибкости. В качестве параметров отображаются среднеквадратичное значение, значение PV и ошибка опережения.
В программном обеспечении отдельные параметры асфер, такие как радиус кривизны R0, коническая постоянная k и коэффициенты асферичности Ai, могут быть скорректированы в соответствии с результатами измерений при подгонке номинальной асферы к подходящей асфере.
Практические применения включают оптическое измерение отклонения формы оптики, тактильное измерение окружности цилиндра на оптике, вычисление смещения оси относительно зенита линзы (смещение оптической оси относительно механической оси) и тактильное измерение. измерение наклона нижней части оптики. Кроме того, высокоточная 3D-измерительная станция MarForm MFU 200 Aspheric 3D предоставляет кинематические возможности для измерения оптических произвольных форм, внеосевых асфер и тороидов.
| MarForm MFU 200 Асферический 3D | Искусство. нет. 5440560 | |
|---|---|
| Отклонение от круглости (мкм+мкм/мм высоты измерения) * | 0,01 + 0,0002 |
| Отклонение от прямолинейности / 100 мм пути измерения (мкм)**, ось Z | 0,1 |
| Отклонение от прямолинейности / общий путь измерения (мкм)**, ось Z | 0,3 |
| Отклонение от параллельности оси Z-/C в направлении трассировки, путь измерения (мкм) | 0,6 |
| Скорость измерения (мм/с), ось Z | от 0,1 до 50 |
| Скорость позиционирования (мм/с), ось Z | от 0,1 до 50 |
| Отклонение от круглости (мкм+мкм/мм высоты измерения)** | 0,02 + 0,0004 |
| Отклонение от прямолинейности / общий путь измерения (мкм)**, ось X | 0,3 |
| Отклонение осевого биения (мкм+мкм/мм радиуса измерения) * | 0,02 + 0,0002 |
| Отклонение осевого биения (мкм+мкм/мм радиуса измерения)** | 0,04 + 0,0004 |
| Центрирующий и наклонный стол | автоматический |
| Диаметр стола (мм) | 180 |
| Грузоподъемность стола по центру (Н) | 200 |
| Скорость (об/мин) 50 Гц / 60 Гц | от 0,1 до 200 |
- Цена: Цену уточняйте
