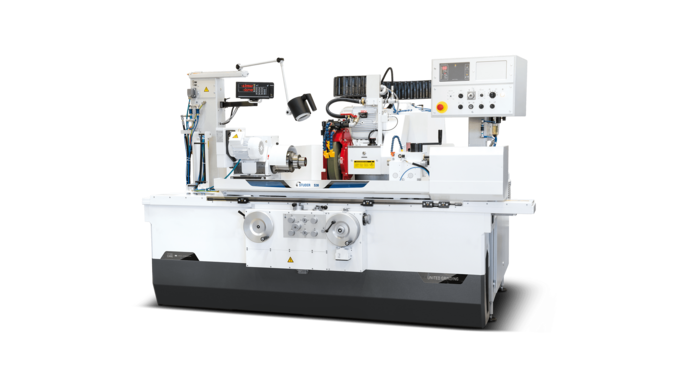

Классический круглошлифовальный станок для среднеразмерных точных деталей S30

S30 создан для тех, кто хочет легко держать под контролем управление станком. Он прост в обслуживании и недорогой по цене. Позволяет шлифовать прецизионные детали средних размеров с высокой точностью. Благодаря гидравлической системе приводов управление станком осуществляется легко и позволяет оператору сконцентрировать свое внимание непосредственно на процессе обработки. Шлифовальные циклы позволяют станку работать в полуавтоматическом режиме, что повышает производительность работы при неизменном качестве.

Основные параметры

• Расстояние между центрами 650 / 1000 / 1600 мм

• Высота центров 125 / 175 / 225 мм

• Макс. вес детали 130 к

Особенности станка

• Шлифовальная бабка на выбор:

– поворотная шлифовальная бабка с наружношлифовальным кругом слева или справа и внутришлифовальным устройством (опция) с ручным поворотом на прямозубом зацеплении Хирт через 5° на упор от 0° до 180°

– шлифовальная бабка для наружного шлифования с шлифовальным кругом слева

• Стол станка поворотный 10° / 8,5° / 6

• Бабка детали в стандартном исполнении на гидродинамической опоре или опционально на опоре качения позволяет осуществлять шлифование в неподвижных центрах, а также во вращающихся центрах

• Задняя бабка с регулируемым давлением заднего центра и микрометрической корректировкой цилиндричности детали

• Электрошкаф жестко закреплен со станком

• Может оснащаться устройствами управления для систем активного контроля и системы Sensitron автоматического определения касания шлифовальным кругом детали

• Станина станка из минерального литья Granitan® S103

• Автоматический цикл шлифования с автоматикой отключения:

– быстрый подвод

– рабочая подача 1 и 2

– выхаживание

– быстрый отвод на заданное значение припуска под шлифование

• Врезное шлифование, маятниковое шлифование с быстрым подводом или без него

• Наружное и внутреннее шлифование за одну установку детали

• Широкий выбор разнообразной оснастки к станку

Универсальный круглошлифовальный станок с гидравлическими приводами для изготовления средних деталей

S30 предназначен для шлифования деталей в единичном и мелкосерийном производстве. Применяется во всех отраслях промышленности для изготовления прецизионных деталей среднего размера. Станок прост в управлении и обслуживании, недорогой по цене, оснащен зарекомендовашей себя гидравлической системой управления, имеет возможность быстрой переналадки, обеспечивает процесс шлифования с высокой эффективностью.

Станина из минерального литья Granitan® S103 образует базу для установки узлов и компонентов станка, что обеспевает высокую точность, производительность и надежность на долгие годы работы.

Управление автоматическими циклами шлифования также как и управление всеми осями станка осуществляется гидравлически.

Циклы быстрых перемещений, рабочих подач, выхаживания, подвода с помощью ручного маховика на заданную величину припуска под шлифование, а также циклы врезного и продольного шлифования включены в базовое оснащение станка.

Разработка, производство, сборка и проверка станков STUDER выполняются с учетом жестких директив VDA 6.4 и ISO 9001.
