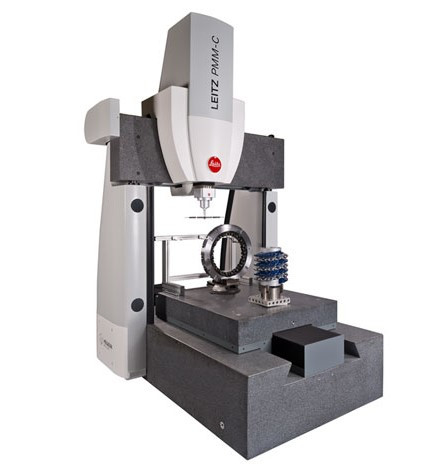

Координатно-измерительная машина Leitz PMM-C

Машины серии Leitz PMM-C – это координатно-измерительные машины с фиксированным мостом и подвижным столом. В этой машине обеспечено сочетание ультравысокой точности с непревзойденной скоростью, что гарантирует очень высокую производительность. Данная координатно-измерительная машина отличается быстродействием, доступностью цены и обеспечивает решения всех измерительных задач, даже в их наиболее сложной постановке. Машина Leitz PMM-C также предлагается в качестве многоцелевой машины для контроля точности ЗК. Машина способна вмещать и обеспечивать измерения на деталях с максимальным наружным диаметром до 1550 мм.

Высокопроизводительные КИМ модели Leitz PMM-C отличаются сочетанием особо высокой точности с непревзойденными динамическими характеристиками. В результате обеспечиваются особо малые циклы измерений и, поэтому, очень высокая производительность. Быстродействующая система сбора данных и модернизированная система высокоскоростного сканирования обеспечивают последующее повышение производительности системы для эффективного управления станочной обработкой.


Технология с применением головок марки Leitz для сбора 3D – данных в сочетании со встроенными средствами технологии высокоскоростного сканирования обеспечивают быстрый сбор по большому количеству измерительных точек. Координатно-измерительные машины серии PMM-C также можно применять для контроля точности формы обрабатываемых изделий.
Измерительные машины модели Leitz PMM-C также можно применять в качестве машин для контроля точности зубчатых колес(ЗК). С применением машин этого типа можно обеспечить быстрый и точный контроль любых ЗК диаметром до 1550 мм. Также обеспечена возможность измерения размерных параметров зуборезного инструмента, в том числе, червячных фрез, протяжек, фасонных фрез для контурной обработки и скоростной обработки кромок и отделочных фрез.

Измерительная головка LSP-S2
При использовании удлинительных горизонтальных держателей длиной до 800 мм применение высокоскоростной сканирующей измерительной головки LSP-S2 для непрерывных измерений обеспечивает возможность контроля геометрических особенностей в глубоких внутренних зонах обрабатываемой детали. С встроенной автоматической системы балансирного уравновешивания обеспечивается возможность применения измерительных наконечников в сборках весом до 1000 г. Отклонения зонда измеряется с помощью линейных настраиваемых дифференциальных датчиков LVDT-типа. Головка LSP-S2 поддерживает все стандартные режимы зондовых измерений такие, как одноточечные измерения датчиком касания, сканирование с автоматической выверкой, а также непрерывное высокоскоростное сканирование для быстрого и точного измерения формы и профилей. Подобно другим измерительным головкам фирмы Leitz, головка LSP-S2 обеспечивает одновременные и регулируемыми измерения датчиками касания по всем осям с обеспечением постоянного ортогонального положения зонда к поверхности. Это обеспечивает корректирующую компенсацию при любом отклонении головки с измерительным наконечником.

Оптический широкополосный датчик марки Leitz Precitec LR
В качестве опции доступна комплектация машины трехкоординатной измерительной головкой с широкополосным оптическим датчиком (белого света) марки Leitz Precitec LR. В датчике применен метод конфокальных хроматических измерений и такой датчик идеально пригоден для измерений при производстве линз (стеклянных, полимерных), для измерений параметров поверхностей и профилей.

Оптический датчик HP-O
Новая оптическая технология HP-O позволяет увеличить пропускную способность высокоточного датчика Leitz PMM-C от Hexagon Metrology. Она значительно упрощает и ускоряет процесс измерения крупных деталей, вращательно-симметричных элементов и трудно доступных участков. Новая технология сканирования основана на измерении расстояний методом интерферометрии с суб-нанометровым разрешением. Используемые оптические датчики имеют диаметр всего 3 мм. Они могут быть автоматически заменены в ходе контрольного хода и не требуют специального внешнего света. Чувствительные компоненты, например из меди или свинца, блестящие и отражающие поверхности, а также чувствительные к деформациям структуры компонентов могут быть проверены без предварительной обработки.

Машины для контроля обработки ЗК модели Leitz PMM-C обеспечивают ряд преимуществ по сравнению с обычными узко специализированными приборами контроля точности ЗК:

• машины отличаются значительной универсальностью и применимы не только для контроля ЗК, но также любых других деталей или объектов сложной геометрической формы;

• машины марки Leitz для контроля ЗК функционируют без поворотного стола , т.е не требуется обеспечивать выравнивание и центровку ЗК;

• непревзойденная производительность обеспечивается автоматическим измерением большого количества ЗК на одной плите-спутнике;

• комплексный контроль качества и размерных параметров ЗК, смонтированных на валах длиной до 2400 мм;

• координатно-измерительные машины / машины для контроля точности ЗК модели Leitz PMM-C обеспечивают измерения всех данных, указанных на чертежах, даже для крупных ЗК с внутренним зацеплением.

Характеристики измерения зубчатых колес

• прямые, косозубые и шевронные зацепления, шлицевые зубчатые соединения (внутренние и внешние)

• торцевые зубчатые муфты (внутренние и внешние)

• зубчатые сегменты (минимальное количество зубьев: 1)

• зубчатые рейки

• конические зубчатые колеса с прямыми и дуговыми зубьями, гипоидные зубчатые колеса, коронные зубчатые колеса

• доступные интерфейсы - Gleason GAGE 4/WIN; Klingelnberg KIMOS, цепь с коническими зубчатыми колесами Ахенского университета

• червячные фрезы, протяжные станки, зуборезный долбяк, шеверы, профильные фрезы

• стандарты - DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT

Ключевые особенности

• конструкции с закрытой рамой с неподвижным порталом и подвижный выдвижной стол;

• стальные шкалы высокого разрешения от компании Heidenhain с автоматической температурной компенсацией;

• герметичные аэростатические опоры избыточного давления с непрерывным электронным контролем зазора;

• механический привод с применением приводов подачи с реверсивными шариковыми винтами;

• базовая конструкция выполнена из гранита и чугуна с исключением деталей из алюминия;

• трехкоординатная зондовая измерительная система LSP-S2 фирмы Leitz, пригодная для измерения с измерительными наконечниками длиной до 800 мм;

• В качестве опции доступна комплектация машины трехкоординатной измерительной головкой с широкополосным оптическим датчиком (белого света) марки Leitz Precitec LR.
