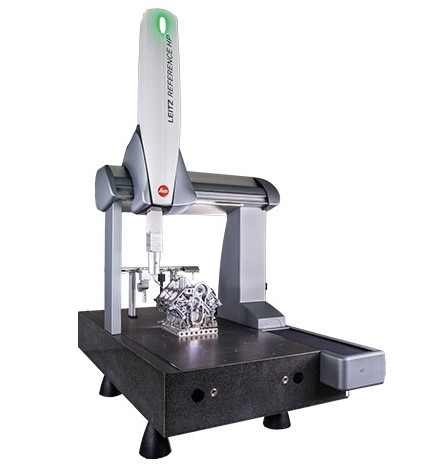

Координатно-измерительная машина Leitz Reference HP

Машина модели Leitz Reference HP (High Precision - Высокая точность) представляет собой координатно-измерительную машину мостового типа, а также центральную машину для контроля ЗК, оборудованную подвижным порталом, которая представляет собой идеальную машину в своем классе для решения сложных измерительных задач, в которой обеспечено сочетание высокой точности и оптимальной производительности. Эта КИМ доступна в различных типоразмерах и обеспечивает быстрый, точный и мало затратный контроль размерных параметров деталей. Машина Leitz Reference, оборудованная измерительной системой марки LSP, способна обеспечить выполнение задач контроля качества в режимах одноточечных контактных измерений и высокоскоростного сканирования.

Машины серии Leitz Reference HP представляют собой экономичные КИМ сканирующего типа, предназначенные для решения сложных измерительных задач. Машины оборудованы системой на основе измерительных головок Leitz LSP, которая разработана и изготовлена компанией Hexagon Metrology GmbH в Германии. Машины способны выполнять и скоростные одноточечные контактные измерения для всех измерительных задач и высокоскоростные измерения сканированием для выполнения профильных и контурных измерений.


Точность результатов измерений и универсальная применимость этой машины в основе обеспечена применением трехкоординатной измерительной системы. При выполнении любой операции машина выполняет одновременные измерения на поверхности по координатам X, Y и Z и, следовательно, автоматически, в направлении, перпендикулярном к поверхности. Измерения выполняются без фиксации датчика по оси, что означает, что измерительный блок с датчиком касания располагается всегда перпендикулярно к поверхности детали – фактически в направлении по нормали к поверхности, которое определяется в каждой измерительной точке. Таким образом, отклонение держателя зонда от нормали может быть учтено расчетами и скомпенсировано.
Машина Leitz Reference HP представляет собой не только координатно-измерительную машину. Эту машину при использовании совместно с программным обеспечением QUINDOS можно также использовать в качестве центра контроля ЗК. Для потребителей доступны более 30 пакетов программ измерений параметров и обработки данных для контроля прямозубых шестерен, конических, геликоидальных (червячных) шестерен, ступенчатых ЗК, спиральных дисков и червячных ЗК для винтовых компрессоров.

Измерительные головки LSP-S2 Probe Head (для КИМ моделей Leitz Reference HP 600/700/900)
При использовании удлинительных горизонтальных держателей длиной до 800 мм применение высокоскоростной сканирующей измерительной головки LSP-S2 для непрерывных измерений обеспечивает возможность контроля геометрических особенностей в глубоких внутренних зонах обрабатываемой детали. С встроенной автоматической системы балансирного уравновешивания обеспечивается возможность применения измерительных наконечников в сборках весом до 1000 г.


Отклонения зонда измеряется с помощью линейных настраиваемых дифференциальных датчиков LVDT-типа. Головка LSP-S2 поддерживает все стандартные режимы зондовых измерений такие, как одноточечные измерения датчиком касания, сканирование с автоматической выверкой, а также непрерывное высокоскоростное сканирование для быстрого и точного измерения формы и профилей.
Подобно другим измерительным головкам фирмы Leitz, головка LSP-S2 обеспечивает одновременные и регулируемыми измерения датчиками касания по всем осям с обеспечением постоянного ортогонального положения зонда к поверхности. Это обеспечивает корректирующую компенсацию при любом отклонении головки с измерительным наконечником.

Измерительная головка LSP-X3 (Машина Leitz Reference HP 5.4.3)
Это компактная, недорогая, но особо высокоточная сканирующая измерительная головка для трехкоординатных измерений, которая способна удерживать удлинители датчиков длиной до 360 мм и комплекты наборных измерительных наконечников.


Головка LSP-X3 обеспечивает возможность быстрого выполнения одноточечных измерений для всех стандартных измерительных задач, а также, возможность высокоскоростного сканирования для контроля формы и профиля и идеально пригодна для контроля размеров малых и средних высокоточных корпусных деталей и объектов сложной геометрической формы.
Устройство автоматической смены измерительных инструментов обеспечивает возможность смены измерительного наконечника в пределах выполняемой программы измерений без необходимости перекалибровки измерительной головки. Применение в головке электромагнитного зажимного устройства для измерительного наконечника обеспечивает быстрые и надежные замены.

Характеристики измерения зубчатых колес

• прямые, косозубые и шевронные зацепления, шлицевые зубчатые соединения (внутренние и внешние)

• торцевые зубчатые муфты (внутренние и внешние)

• зубчатые сегменты (минимальное количество зубьев: 1)

• зубчатые рейки

• конические зубчатые колеса с прямыми и дуговыми зубьями, гипоидные зубчатые колеса, коронные зубчатые колеса

• доступные интерфейсы - Gleason GAGE 4/WIN; Klingelnberg KIMOS, цепь с коническими зубчатыми колесами Ахенского университета

• стандарты - DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT

Ключевые особенности

• подвижный портал по запатентованной технологии TRICISION™;

• стальные шкалы высокого разрешения от компании Heidenhain с автоматической температурной компенсацией;

• гранитный стол со встроенными направляющими типа «ласточкин хвост»;

• направляющая система с предварительно напряженными аэростатическими направляющими на воздушной подушке;

• трехкоординатная зондовая измерительная система фирмы Leitz, пригодная для измерения с измерительными наконечниками длиной до 800 мм;

• дополнительно: дооборудование устройством для автоматической смены измерительных головок и наконечников.
