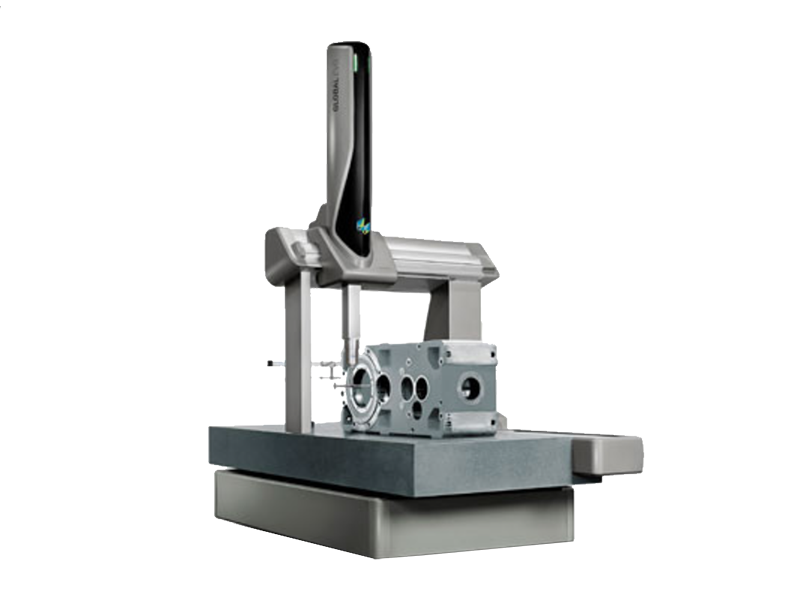

Координатно-измерительная машина GLOBAL S

Координатно-измерительные машины (КИМ) GLOBAL S coordinate measuring machine (CMM) являются первыми в серии Enhanced Productivity Series (EPS), эффективно использующими решения Hexagon Manufacturing Intelligence, которые объединяют интеллектуальные технологии с особым вниманием задачам качественного выполнения измерений и повышения производительности. GLOBAL S с уровнем точности Chrome обеспечивают превосходную точность при высокой скорости сканирования. Это позволяет добиться высоких скоростей сканирования по неопределенным траекториям совместно с оптимизированными траекториями для наиболее быстрого выполнения программ измерения деталей.

КИМ GLOBAL S создана на надежном фундаменте успешной платформы КИМ GLOBAL. Оптимизированная для задач контактного сканирования и имеющая лучшую в своем классе производительность, машина GLOBAL S является идеальным решением для операций, в которых требуется высокая производительность при контроле размеров, что позволяет расширить ее применение в автомобильной, аэрокосмической промышленности, общей и точной обрабатывающей промышленности.


Разработанная для выполнения процедур измерения с высокой производительностью, GLOBAL S предоставляет подробные отслеживаемые результаты и помогает снизить рабочую нагрузку на оператора. Она также сочетает в себе как скорость, так и точность, обеспечивая самую высокую производительность контактного сканирования для КИМ в своем классе.
GLOBAL S поставляется с программным обеспечением PC-DMIS, наиболее широко распространенным измерительным ПО в мире.  Для более специфичных приложений, таких как контроль специальных или сложных геометрий, а также сложной оценки данных, в качестве варианта, предлагается программное обеспечение QUINDOS с набором специализированных модулей.


Широкий диапазон контактных сканирующих датчиков и измерительных головок поддерживается богатым выбором устройств для смены инструмента и щупов для самых сложных измерительных задач, включая фиксированные сканирующие головки HP-S-X5 и HP-S-X3C, а также сканирующие датчики HP-S-X1H, которые могут устанавливаться на делительной головке. Полный набор устройств смены инструмента, вариантов щупов и другие вспомогательные устройства обеспечивают наиболее пригодные конфигурации датчиков для любых приложений.

Ключевые особенности

• Улучшенное гашение вибраций
  Используемая в GLOBAL S запатентованная технология Compass является улучшенной системой гашения вибрации, которая обеспечивает точность работы даже при выполнении высокоскоростного сканирования. Оптимизированное сочетание программного обеспечения и аппаратной части  позволяет увеличить производительность КИМ без необходимости подвергать риску точностные характеристики. Улучшенное сканирование по неопределенным траекториям. Благодаря усовершенствованным алгоритмам микропрограммного обеспечения Scan Pilot, GLOBAL S может сканировать сложные неопределенные профили. Время программирования и настройки минимизировано; даже самые сложные детали могут быть отсканированы быстро и точно.

• Оптимизация перемещения датчика
  Технология следующего поколения Fly2 Mode для управления траекториями автоматически оптимизирует перемещения между измеряемыми точками и сокращает время бездействия машины. В результате, КИМ совершает более плавные движения, сокращая время выполнения программы.

• Автоматическое энергосбережение
  Имеющая функцию Eco Mode в качестве стандартной,  GLOBAL S автоматически отключает питание и экономит электроэнергию в период простоя, повышая эффективность использования энергии, но постоянно поддерживая машину в режиме готовности. Эксплуатационные затраты сокращаются без ущерба производительности и работоспособности.

• Функция экономии расхода воздуха
  Eco Mode+ сокращает стоимость владения благодаря прекращению подачи сжатого воздуха по истечении периода неактивности. Эта функция на КИМ моделеи GLOBAL S поставляется совместно с функцией Eco Mode, позволяющей экономить потребление электроэнергии. Обе эти функции обеспечивают экологические преимущества, давая метрологии зеленый свет. Дополнительные световые сигналы. Дополнительные световые сигналы GLOBAL S представляют собой комплект светодиодных индикаторов, устанавливаемых на КИМ, что дает возможность проверять состояние машины визуально, даже находясь на расстоянии. Это означает, что КИМ может быть оставлена для выполнения измерений, что позволит оператору оптимизировать свое время и управлять ресурсами.

• Система контроля окружающей среды PULSE
  PULSE использует сеть датчиков для контроля в реальном времени параметров окружающей среды, которые могут влиять на качество измеренных данных.  PULSE регистрирует колебания температуры, влажности, вибрации, а также удары зонда и может автоматически отправлять предупреждения, если   нарушены пороговые значения состояния окружающей среды. Информация отображается на интуитивно понятной приборной панели, что позволяет поддерживать высокий темп в условиях экономичного производства.
