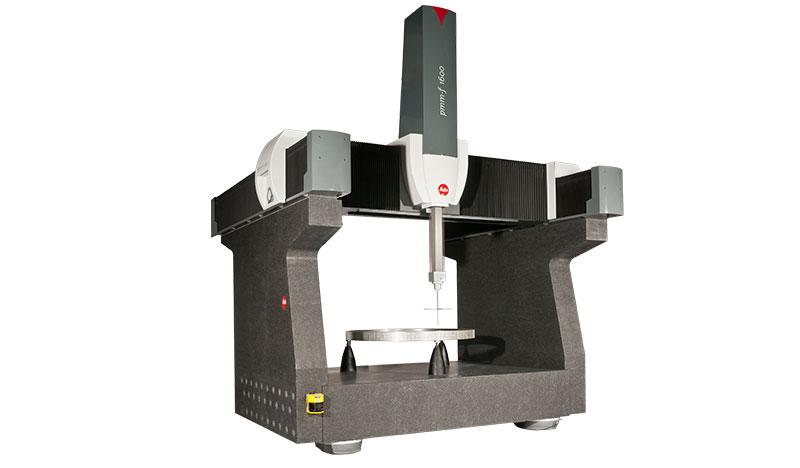

Координатно-измерительная машина Leitz PMM-F

Конструкций на основе применения главного привода в сочетании с верхней направляющей конструкцией малой массы обеспечивают возможность реализации измерительных режимов с линейными скоростями, которые были недостижимы в машинах аналогичного типоразмера.

Машина модели Leitz PMM-F - это высокоточная измерительная машина с цельнолитым порталом, предназначенная для измерения параметров деталей средних размеров. Машина обеспечивает измерения с высокой производительностью при достижении наивысшей возможной точности при монтаже в условиях цеха или в измерительной лаборатории. Машины модели Leitz PMM-F также доступны с увеличенной зоной измерений объемом до 9,6 м3. Для машины не требуется применения дорогих фундаментов, этим обеспечивается простая возможность ее перемещения. Каждая измерительная машина марки Leitz PMM-F оборудована встроенной активной системой подавления вибраций.

Применение высокопроизводительных измерительных головок модели Leitz LSP-S2 обеспечивает работу в режиме высокоскоростного сканирования (High-Speed-Scanning) и применение держателей измерительных наконечников длиной до 800 мм.

Машины для контроля обработки ЗК модели Leitz PMM- F обеспечивают ряд следующих преимуществ по сравнению с обычными узкоспециализированными приборами контроля точности ЗК:

• машины отличаются значительной универсальностью и применимы не только для контроля ЗК, но также для размерного контроля любых других деталей;

• системы контроля ЗК на основе машин марки Leitz функционируют без поворотного стола, т.е не требуется обеспечивать выравнивание или центровку ЗК;

• непревзойденная производительность обеспечивается автоматическим измерением большого количества ЗК, размещаемых на одной плите-спутнике;

• комплексный контроль размерных параметров ЗК, смонтированных на валах длиной до 3000 мм;

• все заданные параметры измеряются так, как указано на чертеже даже при измерении больших параметров шестерен с внутренним зацеплением.

Особенности и преимущества

• подвижный портальный робот с верхней соединительной балкой, имеющей минимизированную массу подвижной части;

• массивная U-образная рама, полностью изготовленная из гранита;

• керамический вертикальный суппорт по оси Z;

• сдвоенный привод шпинделя на шариковых винтах и сдвоенные шкалы по координатной оси X;

• зондовая измерительная система марки Leitz LSP-S2, пригодная для измерения с измерительными наконечниками длиной до 800 мм;

• встроенная активная пневматическая система подавления вибраций, не требуется применения фундаментов.

Дополнительная информация

Измерительная головка LSP-S2

При использовании удлинительных горизонтальных держателей длиной до 800 мм применение высокоскоростной сканирующей измерительной головки LSP-S2 для непрерывных измерений обеспечивает возможность контроля геометрических особенностей в глубоких внутренних зонах обрабатываемой детали. С встроенной автоматической системы балансирного уравновешивания обеспечивается возможность применения измерительных наконечников в сборках весом до 1000 г.

Отклонения зонда измеряется с помощью линейных настраиваемых дифференциальных датчиков LVDT-типа. Головка LSP-S2 поддерживает все стандартные режимы зондовых измерений такие, как одноточечные измерения датчиком касания, сканирование с автоматической выверкой, а также непрерывное высокоскоростное сканирование для быстрого и точного измерения формы и профилей.

Подобно другим измерительным головкам фирмы Leitz, головка LSP-S2 обеспечивает одновременные и регулируемыми измерения датчиками касания по всем осям с обеспечением постоянного ортогонального положения зонда к поверхности. Это обеспечивает корректирующую компенсацию при любом отклонении головки с измерительным наконечником.

Контроль зубчатых колес (ЗК)

Цилиндрические шестерни
прямозубые, геликоидальные, шевронные, шлицевые (внутренние и наружные) ЗК;

• шестерни муфты (с внутренним и наружным зацеплением);

• зубчатые сегменты (минимальное число зубьев - 1) зубчатые рейки (кремальеры).

Конические шестерни

• прямозубые конические ЗК, ЗК со спиральными зубьями, гипоидные, плоские конические ЗК.

Доступные станочные интерфейсы:

• Gleason GAGE 4/WIN; Klingelnberg KIMOS; для контроля конических зубчатых звеньев разработки университета Ахен, Depo

Зубострогальные инструменты

• червячные фрезы, протяжные станки, зуборезный долбяк, шеверы, профильные фрезы

тандарты метрологической экспертизы

• DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT

*максимальный диаметр ЗК в зависимости от диапазона модулей и типа держателя зонда
