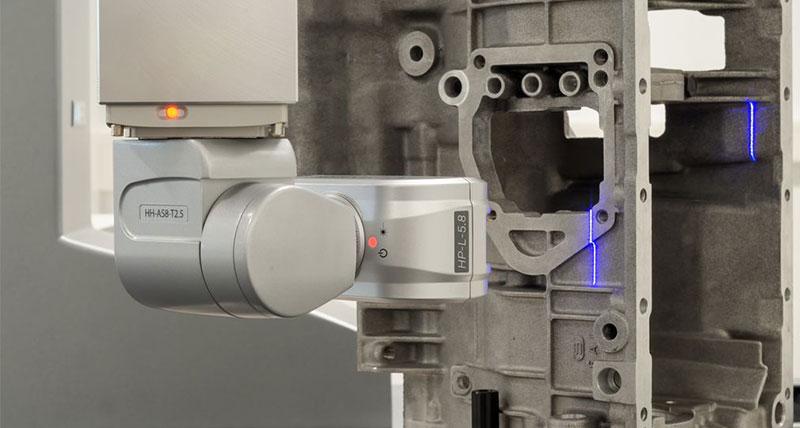

Сканирующий лазерный датчик HP-L-5.8

HP-L-5.8 делает простым и экономически доступным увеличение скорости ширины лазерного сканирования новых и существующих КИМ.

Подобно другим лазерным сканерам HP-L, HP-L-5.8 превращает КИМ в мультисенсорную машину, объединяющую в в рамках одной программы измерения детали традиционное измерение контактным способом с оптическим измерением, таким как измерение поверхностей произвольной формы.

Разработанный для использования для широким спектра задач и измеряемых поверхностей, сканирующий датчик с лазером с фиксированным лучом синего цвета HP-L-5.8 остается точным даже при измерении очень темных или блестящих поверхностей. Его компактная форма делает его пригодным для созданияоблака точек, когда доступ к детали ограничен, а также при использовании КИМ небольших размеров. В свою очередь, его прочная конструкция защищает датчик от повреждений, вызываемых столкновениями и вибрациями.

HP-L-5.8 поставляется укомплектованным шарниром Hexagon Kinematic Joint и совместим с существующими измерительными головками Hexagon и аксессуарами, включая автоматические устройства смены и удлинители щупов.

Все лазерные сканеры HP-L удовлетворяют требованиям новейшего стандарта ISO 10360-8:2013. Измерения основываются на отслеживаемых эталонных объектах сферы и плоскости. Hexagon Manufacturing Intelligence также поставляет необходимые эталонные объекты (сертифицированные аккредитованной лабораторией) для проверки результатов измерений непосредственно на месте, обеспечивая высочайшую достоверность оптических измерений.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Точность, которой можно доверять
Датчик соответствует требованиям новейшего стандарта ISO 10360-8:2013 для оптических дистанционных датчиков.

Сканирование лазером с голубым лучом
Фиксированный лазерный луч голубого цвета делает возможным захватывать до 900 точек в линии, с частотой измерения до 40 Гц или 36000 точек в секунду.
Совместимый с существующими КИМ, программным обеспечением и аксессуарами Hexagon, HP-L-5.8 полностью поддерживается программой PC-DMIS 2018 R2 и последующими версиями. Он поставляется с разъемом AutoJoint или TKJ, что делает его совместимым с существующими измерительными головками и стойками для датчиков Hexagon.

Прочная и компактная конструкция
HP-L-5.8 сочетает компактный дизайн с коротким номинальным рабочим расстоянием до поверхности (от 100 до 180 мм), что делает его идеальным для использования с маленькими КИМ в местах, где доступ ограничен. В свою очередь, его очень прочная конструкция защищает датчик от повреждений, вызываемых столкновениями и вибрациями.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Лазерные сканирующие датчики HP-L-10.6 and HP-L-20.8
Широкий ассортимент лазерных сканирующих датчиков Hexagon предоставляет пользователям КИМ способ надежного получения облаков точек в самых различных случаях применения даже при измерении в самых сложных условиях.
