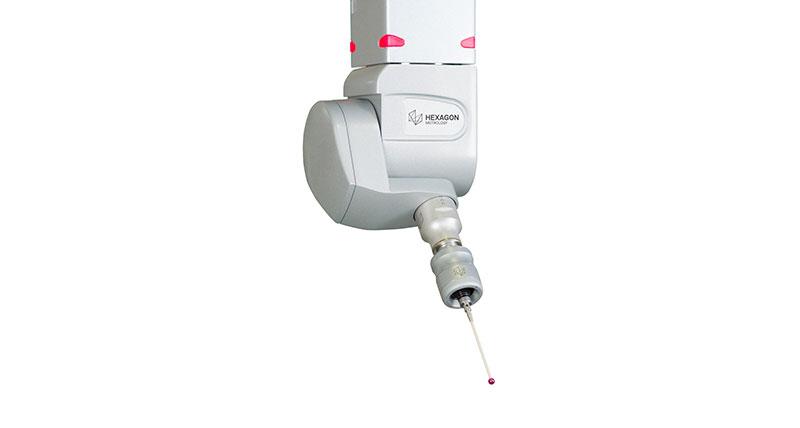

HH-A-T2.5 / HH-AS-T2.5 Автоматические измерительные головки 2,5°
Цену уточняйте
Минимальная сумма заказа на сайте — 100000 тг
- Под заказ
Отправка с 16 января 2026HH-A-T2.5 возможность индексирования в 12 240 уникальных положениях с шагом 2,5°.
Головка пригодна для использования с шарнирным соединением типа TKJ и может подключаться к Multiwire, что обеспечивает поддержку нескольких датчиков.
Шарнир TKJ можно менять вручную без последующей калибровки, либо автоматически с помощью устройства замены инструмента HR-R.
Измерительные головки HH-A-2.5 используют ряд инновационных решений, включая полностью интегрированный контроллер, надежную противоударную защиту и новое шарнирное соединение, рассчитанное на сложные условия эксплуатации.
Все измерительные головки этой модели имеют сконструированную полностью заново систему привода, включающую технологию точного позиционирования датчика Hirth Gear. Новая конструкция обладает преимуществами большого количества индексируемых положений и высокого момента вращения.
HH-A-2.5 может устанавливаться на КИМ с помощью хвостовика или фланца, в другом случае HH-AS8-2.5 может монтироваться на любой КИМ с помощью 80-мм плунжера.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- Индексирование в 12 240 положениях с шагом 2,5°, обеспечивающих высокую гибкость
- Имеются удлинители до 450 мм
- Исключительно большой крутящий момент - 1,4 Нм
|
|
HH-A-T2.5 |
HH-AS-T2.5 |
|
|
Шаг |
2.5° |
||
|
Ось А |
± 105° |
||
|
Ось B |
± 180° |
||
|
Скорость вращения |
90° за 2,5 с |
||
|
Повторяемость позиционирования |
0,5 мкм на 100 мм от центра поворота оси A |
||
|
Максимальный момент вращения |
1.4Нм |
||
|
Максимальная длина удлинителя |
450 мм |
||
|
Вес |
1600 r |
1650 r |
|
|
Крепление головки |
Хвостовик или фланец |
Непосредственно за плунжер |
|
|
Крепление датчика |
TKJ / M8 |
||
|
Блок управления головкой |
HH-C-V2.0 / HH-CA-V2.0 (с устройством смены щупов HR-R) |
||
