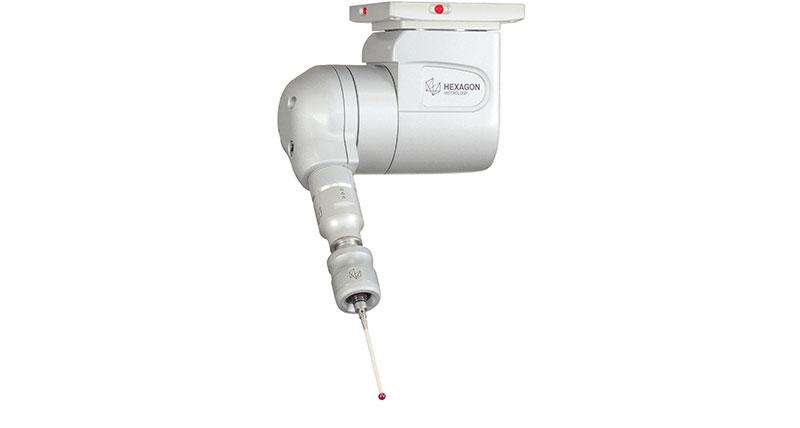

HH-A-H2.5 / HH-AS-H2.5 Автоматические измерительные головки
Цену уточняйте
Минимальная сумма заказа на сайте — 100000 тг
- Под заказ
Отправка с 01 июня 2025У HH-A-H2.5 возможность индексирования в 20 736 уникальных положениях с шагом 2,5° благодаря увеличенной способности вращения оси A (± 180°).
Головка пригодна для использования с шарнирным соединением типа HDKJ, приспособленным для работы в сложных условиях, и может подключаться к Multiwire, что обеспечивает поддержку нескольких датчиков.
HDKJ способен работать с удлинителями длиной до 750 мм. Лазерные сканеры и сканирующие головки могут размещаться дальше от оси вращения, чем обычные измерительные головки, благодаря сочетанию предельного момента вращения и применения адаптера HDKJ.
HDKJ можно менять вручную без необходимости калибровки или автоматически с помощью устройства смены инструмента HR-R, оснащаемого дополнительно устройством замены модулей HR-RH, предназначенным для работы в особо тяжелых условиях.
Измерительные головки HH-A-2.5 используют ряд инновационных решений, включая полностью интегрированный контроллер, надежную противоударную защиту и новое шарнирное соединение, рассчитанное на тяжелые условия эксплуатации.
Все измерительные головки этой модели имеют сконструированную полностью заново систему привода, включающую технологию точного позиционирования датчика Hirth Gear. Новая конструкция обладает преимуществами большого количества индексируемых положений и высокого момента вращения.
HH-A-2.5 может устанавливаться на КИМ с помощью хвостовика или фланца, в другом случае HH-AS8-2.5 может монтироваться на любой КИМ с помощью 80-мм плунжера.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
-
Индексирование в 20 736 положениях с шагом 2,5°, обеспечивающих высокую гибкость
-
Имеются удлинители до 750 мм
-
Исключительно большой крутящий момент - 1,7 Нм
|
|
HH-A-H2.5 |
HH-AS-H2.5 |
|
|
Шаг |
2.5° |
||
|
Ось А |
± 180° |
||
|
Ось B |
± 180° |
||
|
Скорость вращения |
90° за 2,5 с |
||
|
Повторяемость позиционирования |
0,5 мкм на 100 мм от центра поворота оси A |
||
|
Максимальный рекомендуемый момент привода |
1,7 Нм |
||
|
Макс. длина удлинителя |
750 мм |
||
|
Вес |
1550 r |
1600 r |
|
|
Крепление головки |
Хвостовик или фланец |
Непосредственно за плунжер |
|
|
Крепление датчика |
HDKJ |
||
|
Блок управления головкой |
HH-C-V2.0 / HH-CA-V2.0 (с устройством смены щупов HR-R) |
||
